G-Drive арена
Навигация главного хоккейного стадиона Омска
Команда разработчиков проекта
навигационной системы G-Drive Арена:
Руководитель проекта: Митя Харшак
Арт-директоры:
Светлана Себякина, Иван Ветров
Менеджер проекта: Яна Соболь
Дизайнеры: Валерия Добулевич, Лада Федосеева, Алина Умирова, Дарья Литовченко, Екатерина Махно
Омск — домашняя площадка хоккейной команды Авангард. Команда играет в первом дивизионе КХЛ и неоднократно завоевывала кубок Гагарина.

Новый стадион Авангарда — современный технологичный удобный комплекс, учитывающий потребности множества категорий людей. Внутри размещаются спортзалы, музей Авангарда, флагманский фаншоп, игровой центр, кафе и рестораны.
Арена
Арена расположена на территории около реки в новом развивающемся районе Омска. Она будет центром притяжения многих людей и бизнесов.
Разработка
Служебный вход
Process
Начинаем с анализа пути человека от входа до его места на трибуне. Схематически рисуем параллельно накидывая драфты макетов
Входная группа
1 этаж
3 этаж
Боковая лестница
Выход на лед
Обозначение
сектора

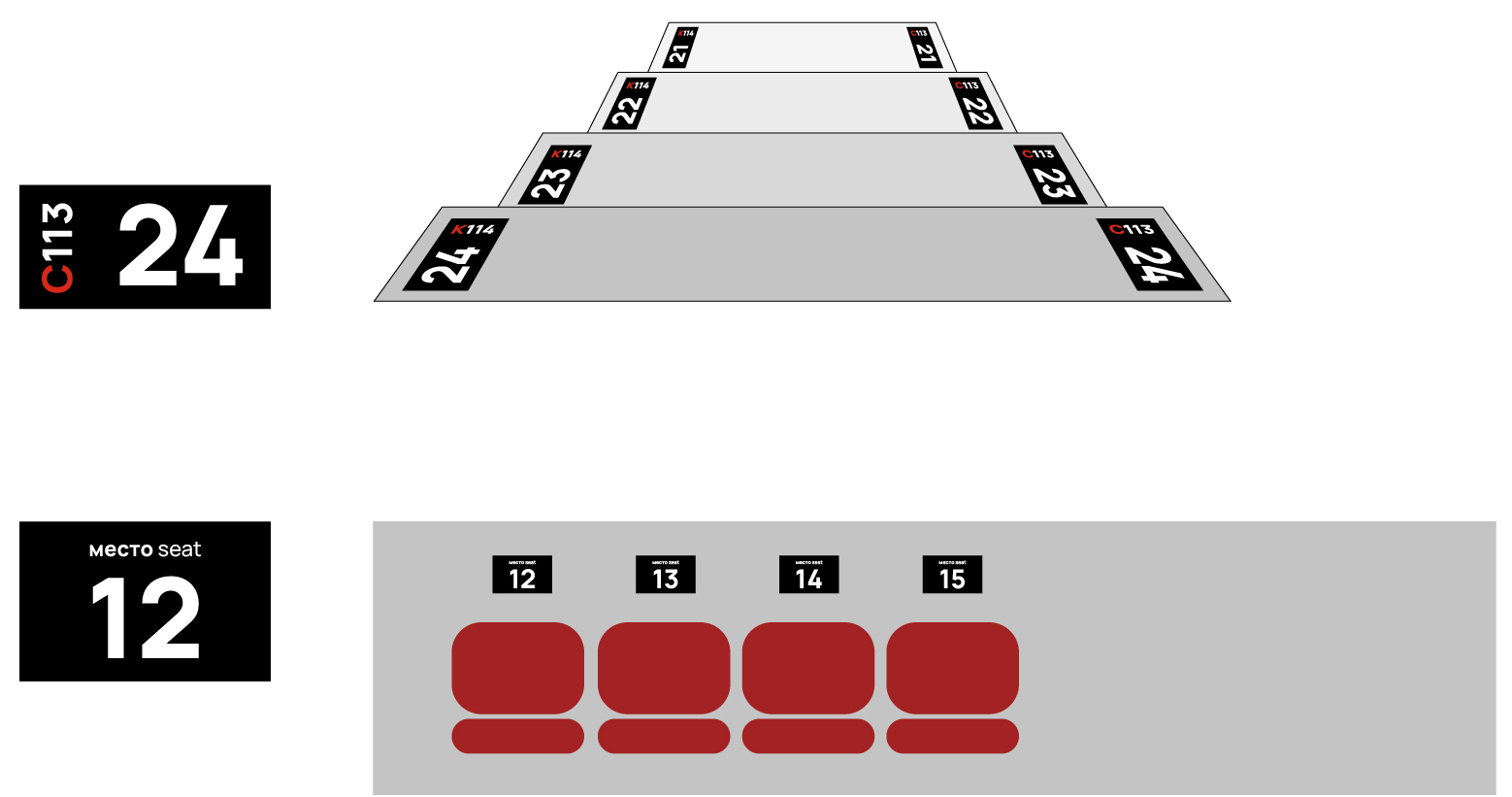

Места на трибунах
Точки
Process
Для навигации важно не только как спроектированы указатели и таблички, но и места расположения навигационных элементов. Поэтому детально изучаем схемы планировок и определяем основные места принятия решений. Отрабатываем всю систему на примере 1 и 3 этажей — они самые сложные. Параллельно продумываем техническую номенклатуру навигационных элементов, которая будет нужна для верстки и производства.
В ключевых точках носителей много, у каждого свое техническое обозначение

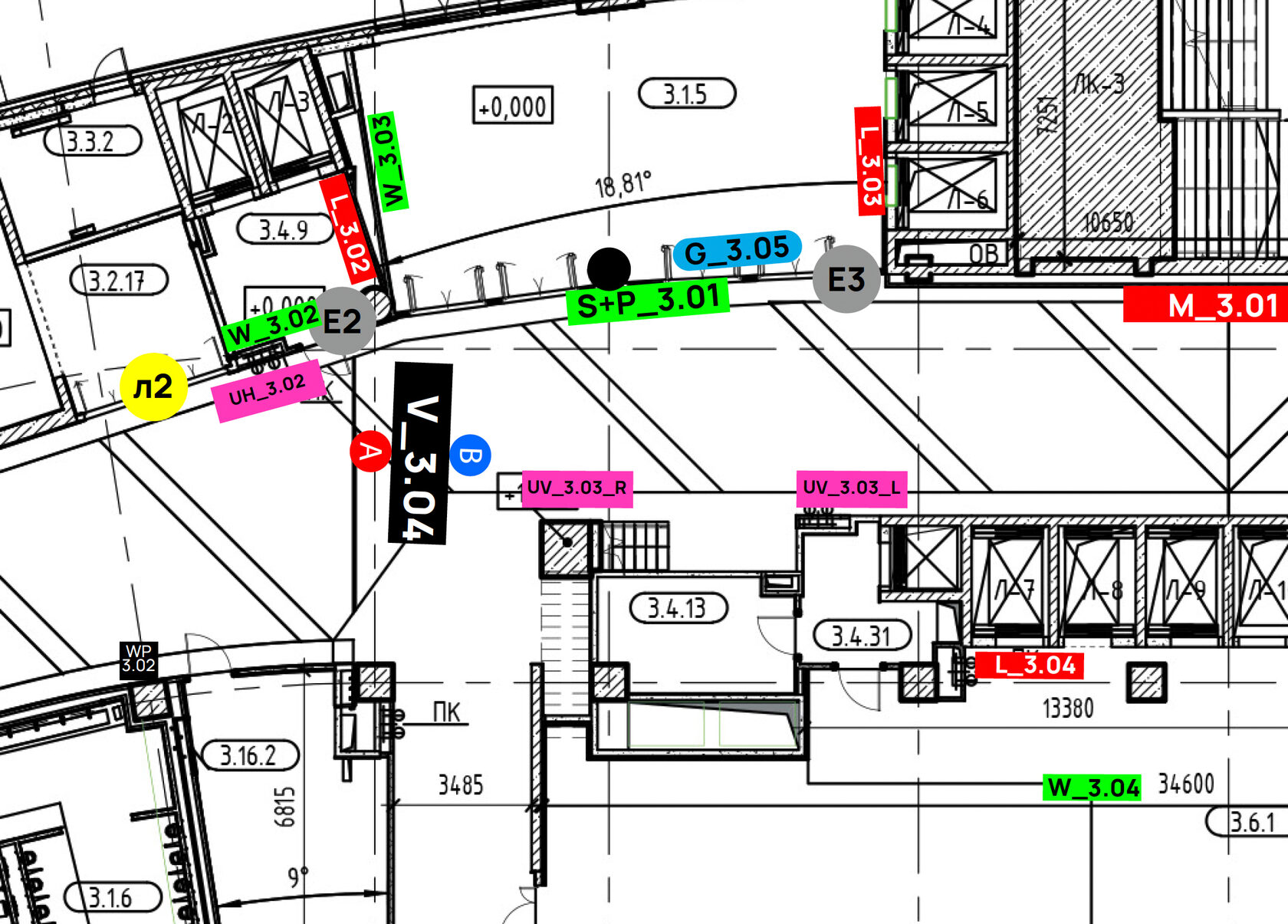

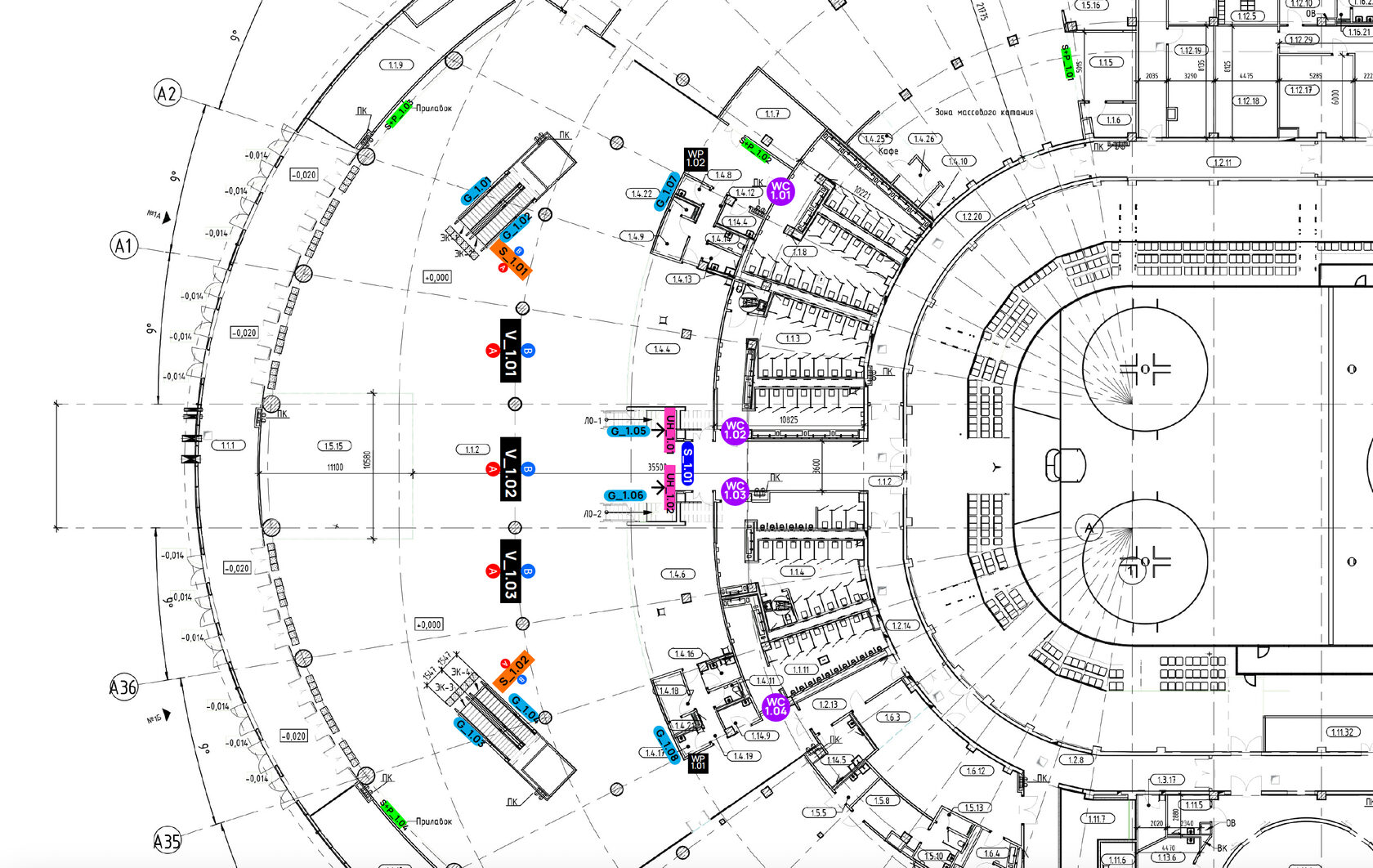

точки на первом этаже

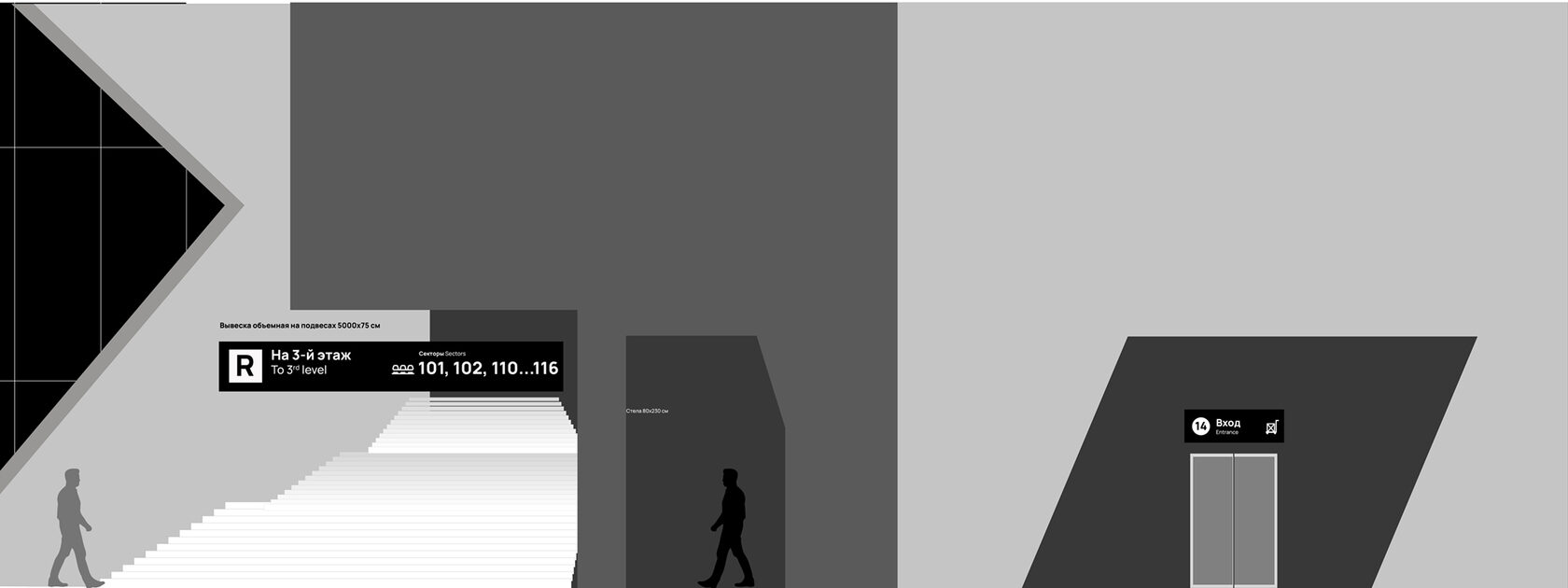

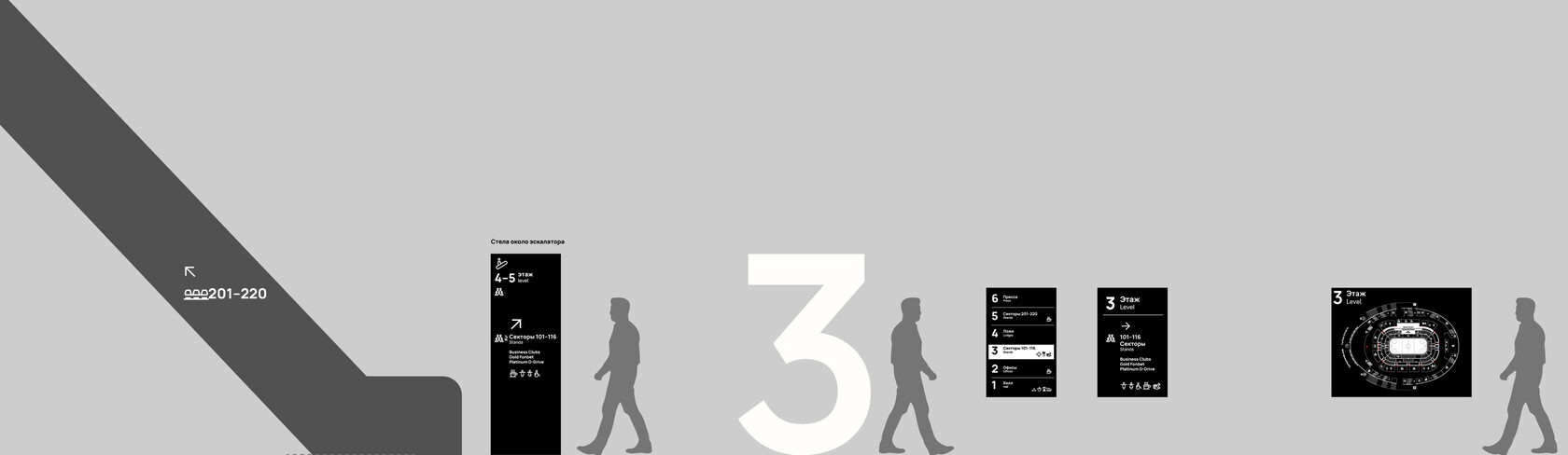

В итоге составляем полную типологию всех носителей, которые встречает посетитель от входа до своего места на трибуне. Формируем планы этажей с обозначением точек — мест принятия решений с указанием конкретных носителей.
Схемы
Plans

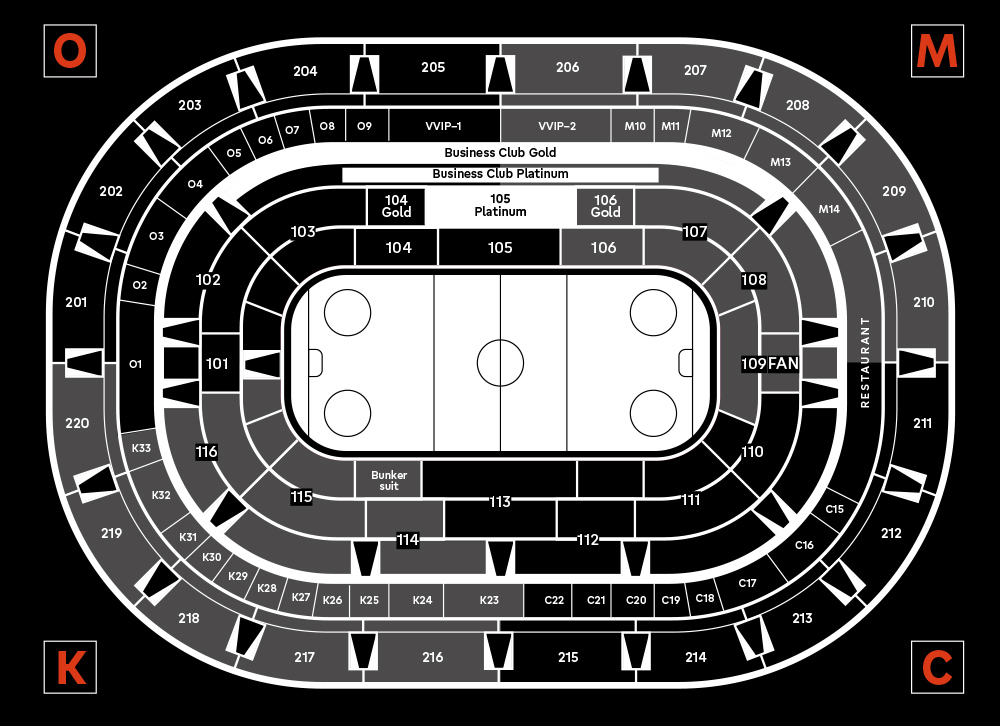

Параллельно идет работа над схемой арены. Изначальное устройство чаши стадиона спроектировано клубом и архитекторами. При этом схема арены не самая простая, проходы не совпадают с границами секторов. Поэтому предлагаем разные варианты обозначения трибун и секторов.

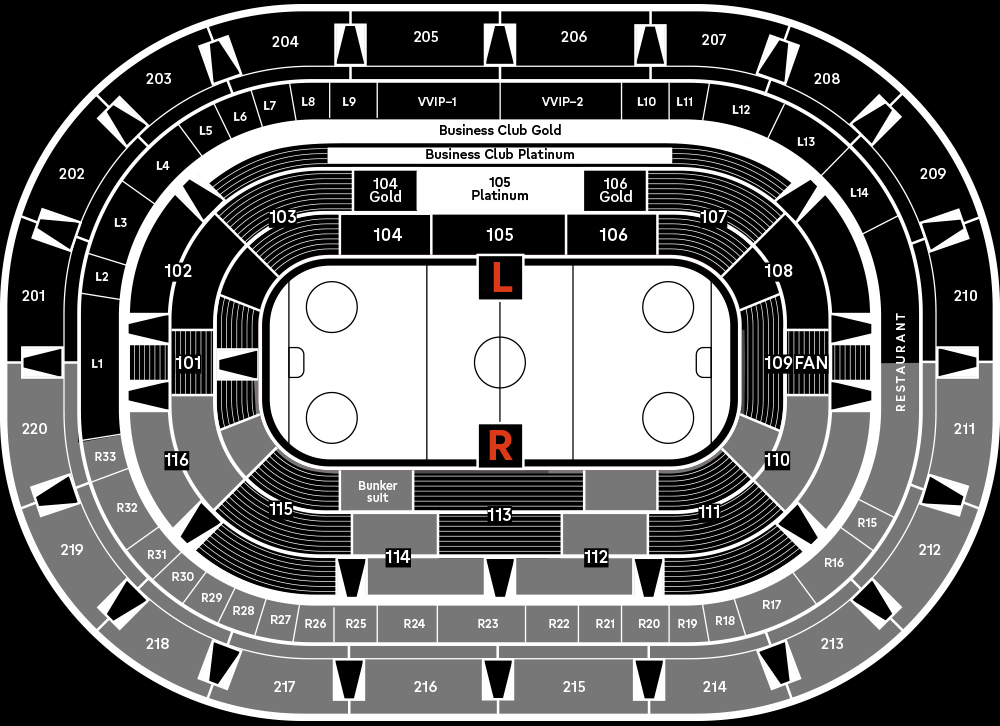

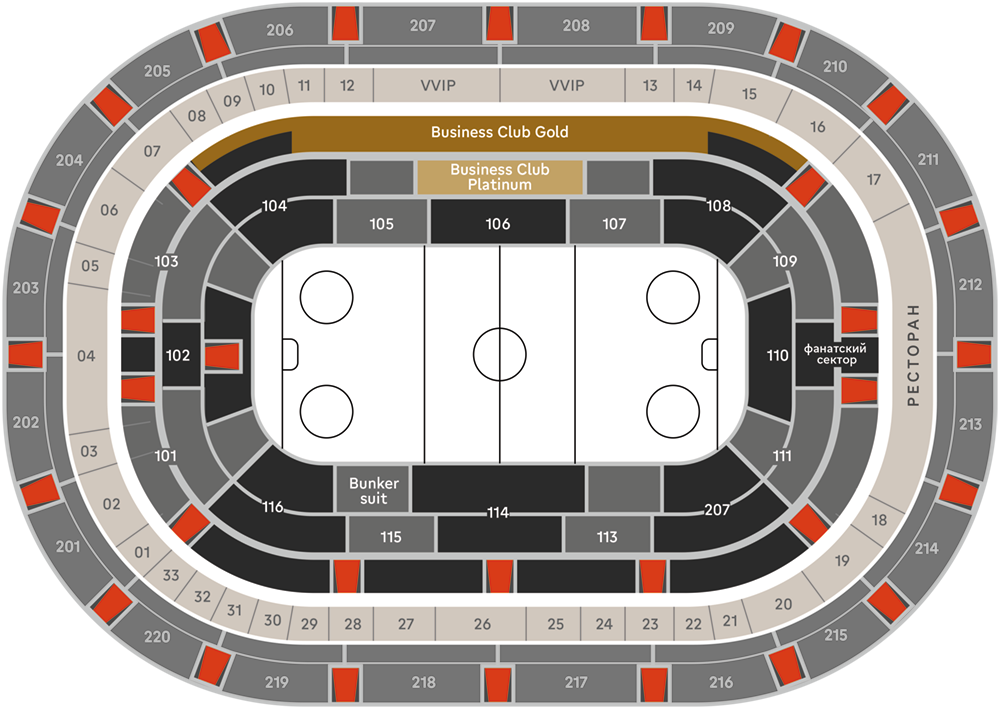

Первый вариант схемы с разноцветными секторами

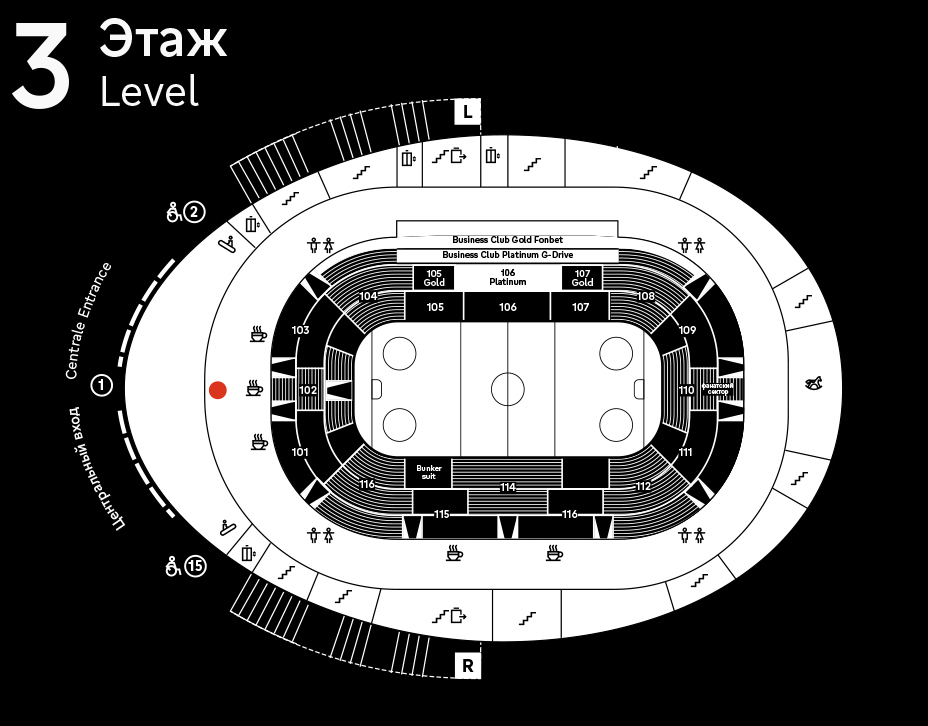

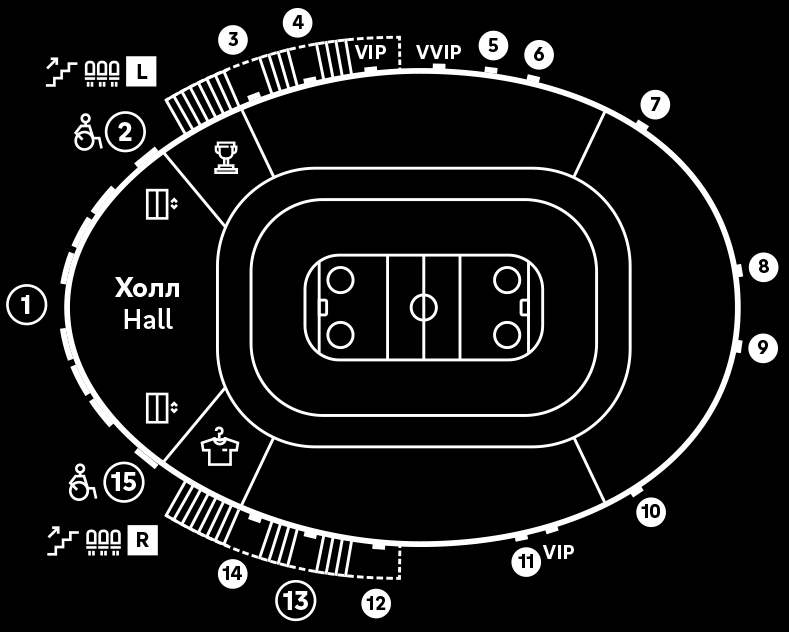

Первые наброски схемы 3 этажа
Заказчик долго выбирает между вариантами обозначения трибун и секторов
В дальнейшем сокращаем цвета до черного и белого, красный оставляем для акцентов
Первые наброски
схемы 1 этажа
Пиктограммы

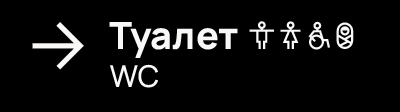

Параллельно дизайнеры рисуют набор пиктограмм со всеми необходимыми обозначениями. Графика простая с сибирским брутальным характером и отсылает к названию клуба — Авангард.
Делаем драфтовые визуализации, собираем презентацию, печатаем макеты и едем на объект проверять.
После поездки составляем длинный список корректировок и доделываем типологию носителей. Проходит долгий этап согласований и правок с заказчиком. Затем верстаем все носители. Готовим для производства макеты.
Наконец все готово к открытию. В последний момент приходит приглашение от заказчика посетить открытие и посмотреть навигацию в действии. Срываемся в аэропорт и смотрим все на месте. Омск встречает хорошей погодой, а стадион навигационными стелами на территории.
На вертикальной стеле размещена схема территории, где обозначены все въезды и выезды, входы и выходы на территории стадиона, парковки, входные павильоны и VIP-входы.

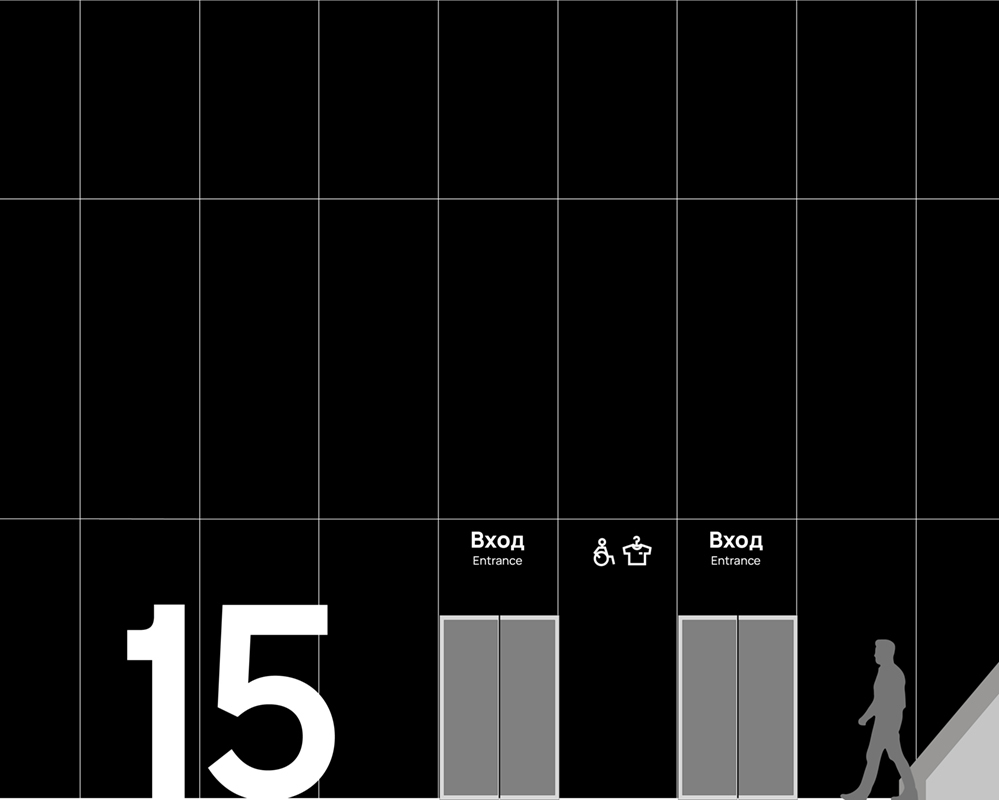

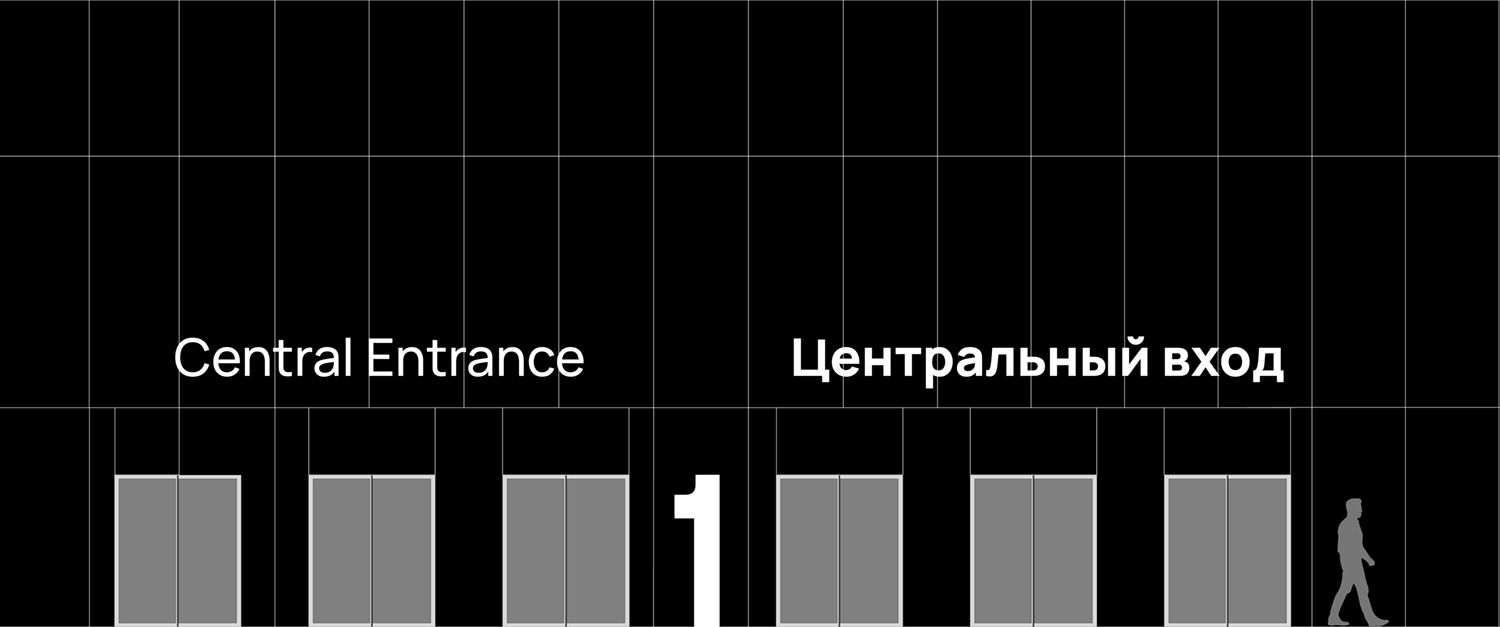

Основной поток посетителей идет через центральный вход. Все входы и двери пронумерованы.
Боковые лестницы
На третий этаж можно попасть сразу с двух наружных лестниц справа и слева от центрального входа. Рядом с лестницами установлены стелы с крупными номерами этих входов.
Из центрального входа посетители попадают на первый этаж в центральный холл. Кроме того на первом этаже находятся музей Авангарда, флагманский магазин, зона проката, гардероб и колясочная.
На первом этаже важно сразу развести потоки людей и дать понять что находится на верхних этажах и где выход на трибуны.

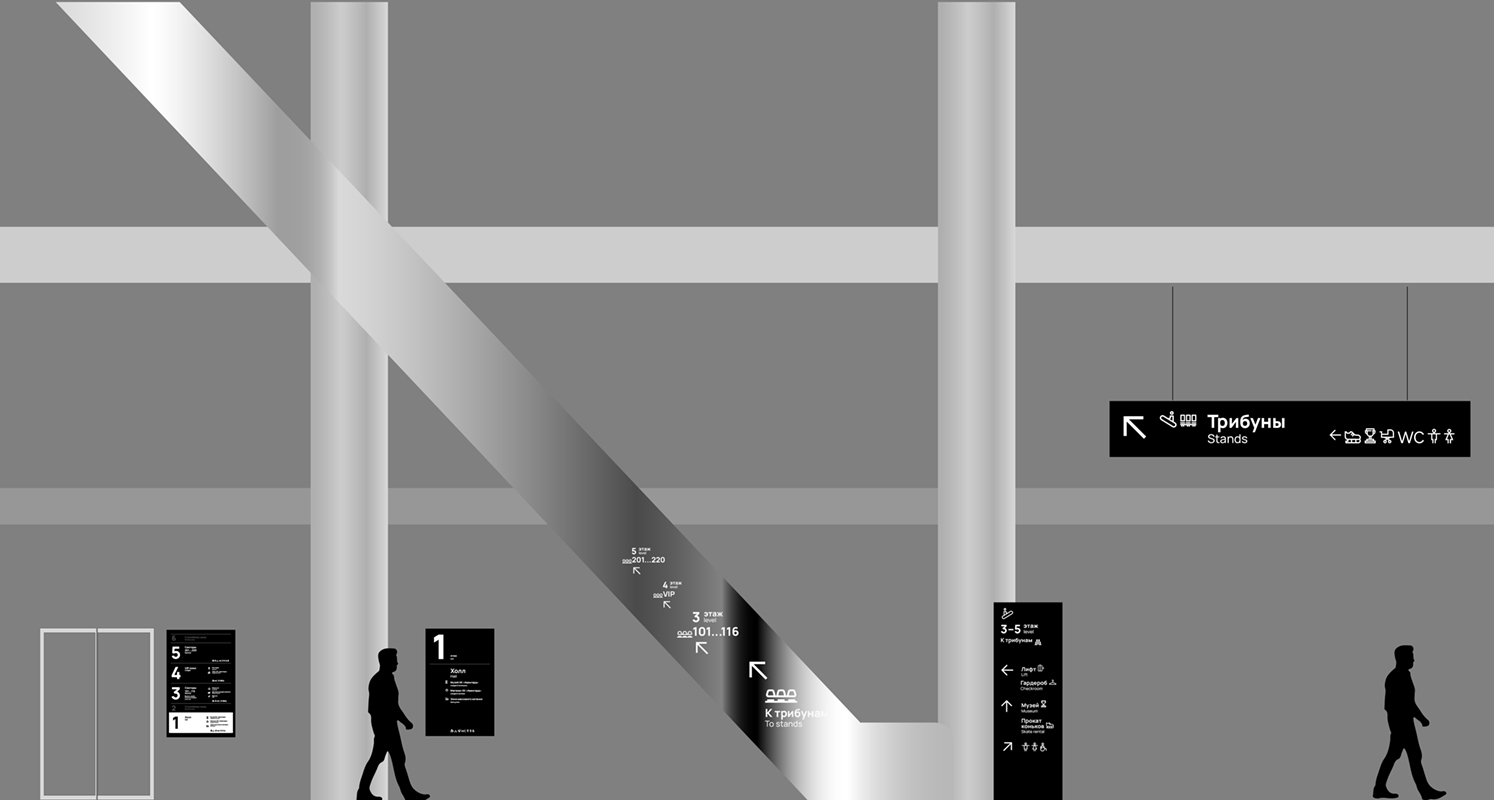

Поэтому в пролетах между колоннами размещены подвесные панели с основной информацией.
Эскалаторы

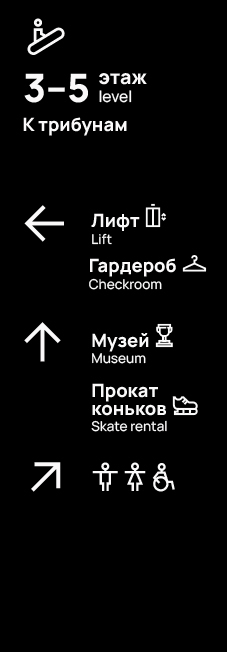

На первом этаже в центральном холле находятся 2 эскалатора, которые ведут на 3 и 5 этажи. Крупные стрелки и информация сразу помогают сориентироваться куда подниматься.
Эскалаторы
Графика нанесена с обеих сторон эскалаторов
Стелы
Рядом с эскалаторами расположены напольные стелы с картой-схемой первого этажа.
Вертикальные стелы перед эскалаторами помогают сориентироваться куда ведет эскалатор, а также что находится спереди и по сторонам.
6 октября состоялось открытие Арены. Главный холл заполнен людьми.
Лифты
Около каждого лифта находится панель с указанием всего, что находится на этаже. А также на других этажах.
Каждая лестница и лифт пронумерованы и обозначены табличками. При выходе с лестниц и в лифтовых холлах висят таблички с указанием, что находится на этаже.
Основные выходы на трибуны находятся на 3 и 5 этажах. На третий этаж можно попасть поднявшись на эскалаторе, лифте или по внешней лестнице.
На третьем этаже подвесные панели тоже основной элемент навигации, они идут по всему круговому коридору и расположены напротив каждого входа в чашу стадиона.
Дополнительно на стенах расположены указатели с более подробной информацией. Над входом в каждый сектор висят таблички. А номера секторов крупно наносятся на стены прохода в чашу.
Номера секторов
На входах в каждый сектор размещены металлические таблички с номерами секторов и указанием рядов.
— Вот мы и добрались до своего места на трибуне и можно наслаждаться шоу!
